接线!感觉只有仪表工才能干的活,NO!每个人都能接线,它只有三个端子,一个正、一个负、还有一个地线,假如一个不会的人把线接错了,压力变送器会损坏吗?NO!因为它的电流只有24V,对仪表没有任何影响。
在正常情况下,压力变送器是4-20mA电流输出,而4-20mA电流输出压力变送器布线是双线制,但许多用户不知道如何布线。接下来,我们将详细解释压力变送器的连接,用于输出两线制的4-20mA电流信号输出。

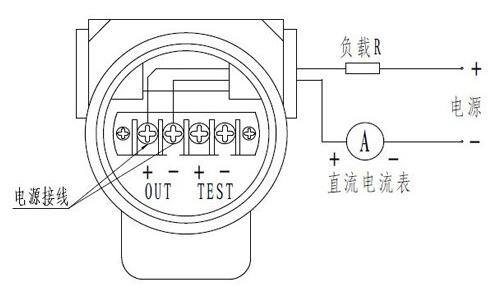

二线制正确接线图:

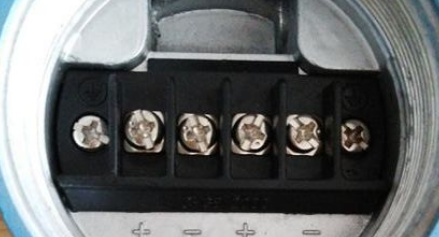

1、打开压力变送器后盖,你会看到有四个压力变送器接线端子,OUT正负和TEST正负,这里我们接OUT正负,TEST正负是厂家用来标定压力变送器用的,现场使用就不用管着两个端子的有什么作用,直接OUT正负就行,只外一个是地线,这个就用不管

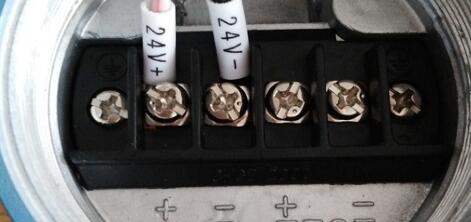

2、如上图【1】所示,24V电源供电,24V+接OUT正,24V-接OUT负。
三线制正确接线图1:
三线制变送器的接线图如图2:所示,电流输出系统除了两根电流传输线以外,还有一根电源线向变压器提供电源。 三线制就是电源正端用一根线,信号输出正端用一根线,电源负端和信号负端共用一根线。
其供电大多为 DC 24V,输出信号有 DC4-20mA,负载电阻为250Ω或者DC0-10mA,负载电阻为0-1.5kΩ ;有的还有mA和mV信号,但负载电阻或输入电阻,因输出电路形式不同而数值有所不同。
